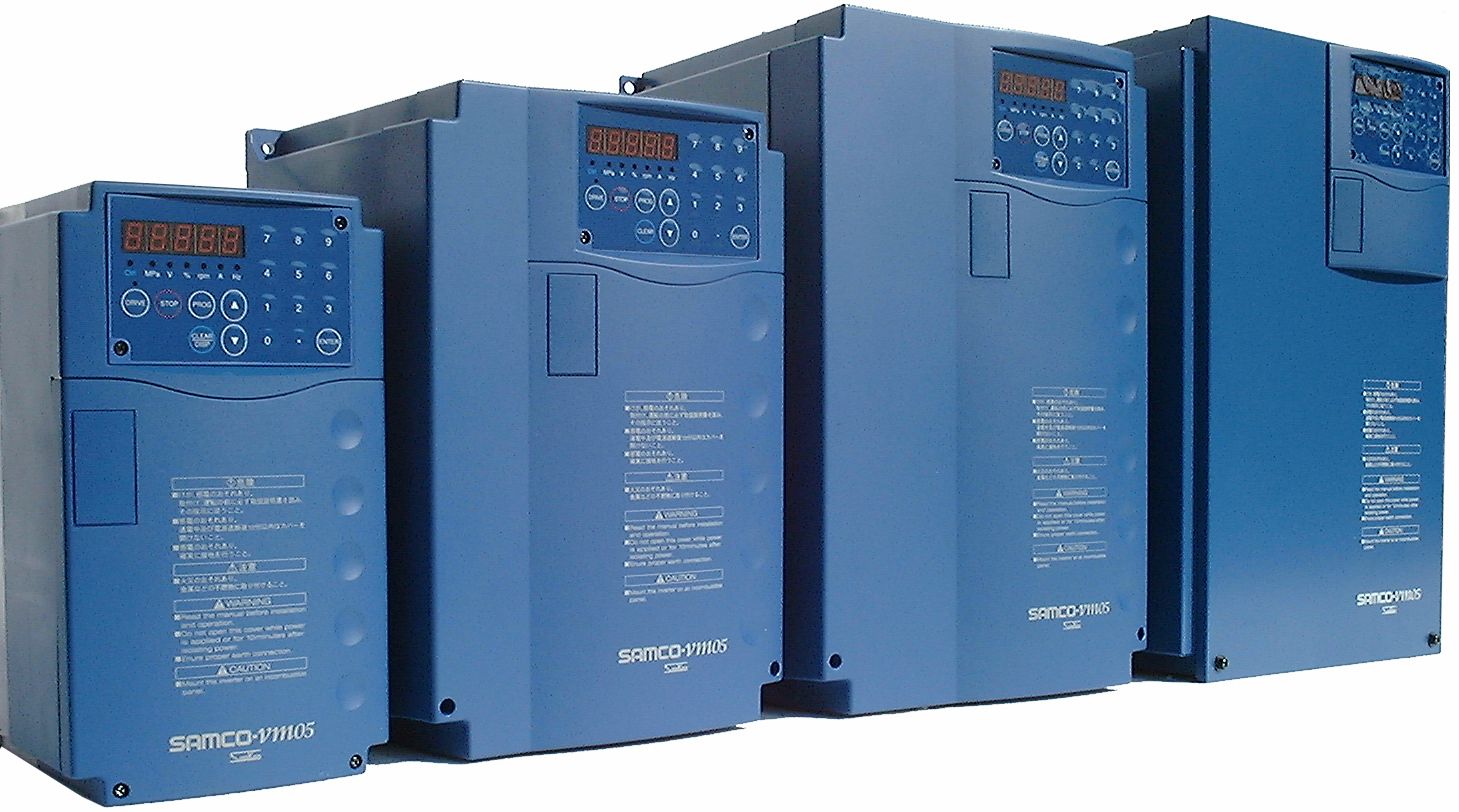

三墾變頻器維修 SANKEN變頻器維修
三墾變頻器是比較早進入中國大陸的一款日系變頻器，開始只是生產風機水泵型的，有一陣子市場低迷，后來在中國設廠生產各個規格型號，市場占有率又開始回升，目前國內還是有一定的保有量的，所以研究三墾變頻器維修技術也有普遍的實際意義。
下邊以傳感檢測電路來分析三墾變頻器維修特點：
三墾變頻器傳感檢測電路圖：
一、三墾變頻器傳感檢測電路維修分析圖中PC14是用來檢測主回路接觸器的閉合狀態的，接接觸器的常開觸點，正常工作中接觸器保持吸合，如果PC14沒有信號觸發，則變頻器會產生欠壓報警。光耦PC13承擔對開關電源輸出的24V端子控制電壓檢測任務，當此24V電壓丟失時，可能會報出控制電路故障；散熱風扇的電源是由一只380V/220V變壓器提供的，220V輸出又接到一個小變壓器上，這個小變壓器及后續整流、濾波電路、IC3電路，又構成一個風扇電源檢測電路，檢測信號輸入到數字電路TC4051的4腳，由3腳輸入檢測信號。當散熱風扇的電源丟失時，可能會報出OH過熱故障。兩只散熱風扇運轉與停機，是由CPU輸出信號，經光耦PC15\PC16驅動繼電器實現控制的。U、V、W三相輸出電壓，經電阻分壓電路輸入到3個電壓比較器的反相輸入端，而3個電壓比較器的同鄉輸入端，輸入的是直流電路P+端的電壓，將三相輸出電路分別與P+端電壓相比較，而比較輸出的開關信號驅動光耦A(yù)2261V，經A2261V隔離后，3路輸出信號送入了CPU電路。在一般變頻器的驅動電路中，下三臂IGBT的驅動電路兼任模塊故障檢測的任務，如有PC929組成的驅動電路。而上三臂IGBT管壓降的檢測電路，大部分變頻器電路未予設置，從電路結構看，這3路電壓比較器即是承擔上三臂IGBT管壓降檢測任務的，當3只上橋臂IGBT模塊（管子）工作正常時，在相應的激勵脈沖到來器件，管子的導通使得UVW三輸出端的電壓幅值與P+端電壓相等（在3個間隔的時間段內），3個電壓比較器的反相輸入端的輸入電壓高于同相輸入端電壓，比較輸出的低電壓，形成了A2261V光有的輸入電流通路，PC17\PC18\PC19這3只光耦講逆變模塊正常工作信號送入CPU電路；而當某一臂逆變模塊輸出一場電流或者未正常開通時，電壓比較器相應的反相輸入信號將大為跌落，電壓比較器狀態反轉，輸出高電平信號，阻斷了光耦輸入電流通道，A2261V便向CPU報出一個OC信號或者輸出缺相信號。
二、三墾變頻器維修案例1、三墾變頻器顯示OPEN報警及解決方法有三墾公司一臺37KW變頻器故障顯示OPEN（為恒速中過載），客戶給其他人修理沒有解決問題，反而把開關電源弄壞了，拿到我們這里，我們修復了開關電源，繼續檢查并沒有發現其他硬件問題，后來研究三墾變頻器說明書，懷疑是參數問題，最后發現此現象多為恒速中的電流補償不夠引起，只要相對把恒速中的電流參數補償調態適當，即可正常運轉。2、三肯變頻器沒有顯示修復過程用戶反映；該變頻器停機時正常，隔了一天后，再起動時，聽到內部發出“啪”的一聲響，連變頻器的面板顯示也熄滅了，電機不能起動。拆回檢查：（1）、發現逆變輸入模塊炸裂，輸出U、V、W端子已短路；（2）、發現10 40W電容充電電阻燒斷。原因?yàn)槟孀兡K短路后（后查出此電阻短接繼電器也已損壞），其浪涌沖擊電流將其燒斷；查出并接在主整流回路上的尖波抑制電路的二極管RU4C21和電阻（二者并聯后串接小電容）同時損壞，10 5W電阻已開路，二極管短路。原因分析：限流電阻的損壞，是浪涌電流沖擊所致；但尖峰電壓抑制電路的電阻和二極管同時損壞，說明直流回路中出現了異常的波動劇烈的沖擊電壓，有可能存在電網電壓異常的沖擊，使其瞬間損壞，是否由于逆變模塊的短路瞬間，造成電網電壓波動，以至于損壞了尖波抑制網絡呢？逆變模塊的損壞，可能是由于電機時有堵轉現象或由于器件老化、電網電壓沖擊等原因吧？（3）修復：粗測濾波電容器無短路，也有“容量”；將損壞模塊拆除，將其它損壞元器件更換新品，送電后有顯示，說明電源及控制部分基本正常，測開關電源各路輸出都正常。因?yàn)槭荗PM智能模塊，新品價格不菲，故購買了一只拆機品，更換后帶三只15瓦燈泡試機，一切正常。
